Cum să măsurați și să determinați corect dimensiunea necesară a clemei de furtun?

În aplicații industriale, auto, agricole și chiar de uz casnic, clema de furtun (cunoscute și sub denumirea de tambururi sau cleme de furtun) sunt componente de bază care asigură funcționarea etanșă, sigură și fiabilă a sistemelor de transport de fluide sau gaze. Cu toate acestea, multe scurgeri și defecțiuni provin adesea din cauza necorespunzătoare clema de furtun selecția mărimii.

De ce este crucială măsurarea precisă?

Principiul de bază pentru selectarea dimensiunii clemei de furtun este să se asigure că diametrul necesar se află în intervalul minim și maxim de strângere al clemei, în mod ideal, la mijlocul acelui interval.

Prea mic: Clema nu poate fi montată sau strânsă, ceea ce duce la eșecul instalării.

Prea mare: Chiar și atunci când este strânsă la limita sa, clema nu poate asigura o presiune radială suficientă, ceea ce duce la o etanșare slabă, scurgeri de presiune a sistemului sau desprinderea furtunului.

Excesiv strâns sau slăbit: Chiar dacă se poate prinde, afectează cuplul și uniformitatea forței de strângere a clemei, provocând potențial deteriorări localizate ale furtunului sau defecțiuni pe termen lung.

Pași de măsurare corecti pentru dimensiunea clemei de furtun: Pentru a determina dimensiunea necesară a clemei de furtun, trebuie să măsurați diametrul exterior (D.E.) al „furtunului instalat”. Vă rugăm să rețineți că obiectul măsurat este furtunul montat pe fiting sau țeavă.

Pasul 1: Măsurați diametrul exterior (D.E.) al furtunului instalat

Acesta este cel mai important pas.

Instrumente necesare: Utilizați un șubler vernier de înaltă precizie sau o bandă de măsurare (pentru furtunuri cu diametru mare).

Instalarea furtunului: Introduceți complet furtunul (de exemplu, furtunul din cauciuc, furtunul din silicon) în porțiunea ghimpată a fitingului, fitingului sau țevii care urmează să fie prinse.

Măsurare precisă: Măsurați diametrul exterior al furtunului în poziția în care este deja montat pe fiting și gata pentru clema furtunului.

Notă importantă: Diametrul exterior al furtunului se va extinde după ce va fi montat pe fiting. Acest diametru extins este dimensiunea reală pe care trebuie să o prindă clema furtunului. Nu măsurați niciodată doar diametrul exterior al furtunului în starea dezinstalată.

Măsurare medie: Este recomandat să măsurați diametrul în două puncte perpendiculare unul pe celălalt pe circumferință și să luați media pentru a elimina o ușoară distorsiune eliptică.

Pasul doi: Selectare și potrivire – Potrivirea intervalului de prindere a furtunului

După obținerea „diametrului exterior al furtunului instalat” precis, următorul pas este să corespundă specificațiilor clemei furtunului.

Identificarea gamei de produse: Produsele profesionale de cleme de furtun vor indica „diametrul minim de prindere” și „diametrul maxim de prindere”.

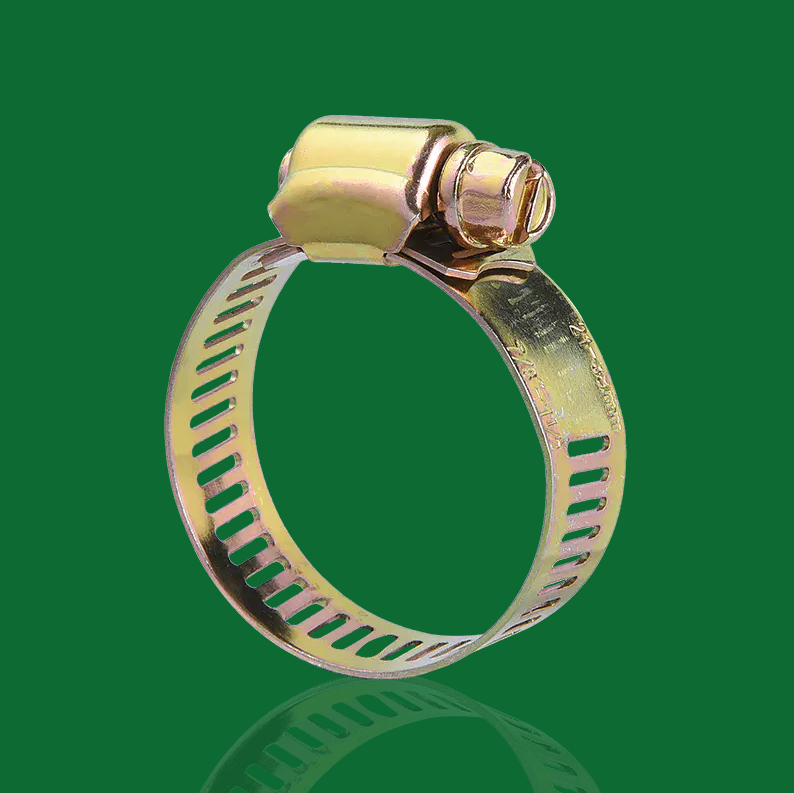

De exemplu: o clemă de furtun cu angrenaj melcat poate avea o specificație de 20 mm - 32 mm.

Principiul de potrivire: Asigurați-vă că diametrul exterior al furtunului instalat pe care l-ați măsurat se încadrează în treimea mijlocie a intervalului de specificații ale clemei de furtun selectat.

Dacă diametrul măsurat este de 25 mm, o clemă de 20 mm - 32 mm este ideală deoarece cade în mijloc, lăsând o marjă de ajustare suficientă.

Selecție avansată: luând în considerare mediul de aplicare și tipul de clemă de furtun

Pe lângă măsurarea dimensională precisă, corectă clema de furtun selecția necesită, de asemenea, luarea în considerare a mediului de aplicare specific și a cerințelor de performanță pentru a determina cel mai potrivit tip de clemă de furtun:

Medii de înaltă presiune sau vibrații mari:

Descriere: Când conexiunea furtunului trebuie să reziste la o presiune internă ridicată sau sistemul suferă vibrații mecanice frecvente.

Tip de clemă de furtun recomandat: Colierele de furtun de tip T-bolt trebuie selectate deoarece oferă o forță de strângere mai mare și mai uniformă, asigurând conexiuni fiabile.

Medii cu variații drastice de temperatură:

Descriere: Fluctuațiile mari ale temperaturii de funcționare a sistemului pot cauza dilatare termică și contracție semnificativă a furtunului, afectând performanța de etanșare a acestuia.

Tip de clemă de furtun recomandat: Se recomandă cleme de furtun cu forță constantă. Aceste cleme compensează automat modificările de diametru printr-un mecanism cu arc încorporat, menținând o forță de strângere constantă pe întregul interval de temperatură și prevenind scurgerile.

Medii care necesită rezistență ridicată la coroziune:

Descriere: Aplicabil în medii corozive, cum ar fi umed, pulverizare de sare, medii marine sau contact cu medii chimice.

Tip de clemă de furtun recomandat: Trebuie folosite cleme de furtun din oțel inoxidabil 316. Acestea oferă cel mai înalt nivel de rezistență la coroziune, asigurând că conexiunea menține integritatea structurală și funcționarea în condiții dure.

Selectarea corectă a dimensiunii clemei de furtun este piatra de temelie pentru a vă asigura că sistemul dumneavoastră de fluide funcționează etanș și în siguranță. Dacă aveți întrebări despre specificațiile clemelor de furtun sau aveți nevoie de soluții personalizate, vă rugăm să nu ezitați să contactați echipa noastră profesională de cleme de furtun.
