Care este diferența dintre clemele de ureche simple și duble?

Clemele cu o singură ureche folosesc o ureche de sertizare pentru o etanșare rapidă și sigură a tuburilor cu pereți subțiri sau flexibile, în timp ce clemele duble pentru urechi folosesc două urechi pentru o forță de prindere mai mare și o stabilitate mai bună în aplicații mai mari sau de înaltă presiune. Alegerea dintre ele depinde de diametrul tubului, materialul, cerințele de presiune și cât de permanentă trebuie să fie conexiunea.

Ce este o singură clemă pentru ureche?

O singură clemă pentru ureche - numită și clemă cu o ureche sau clemă în stil Oetiker - este o bandă din oțel inoxidabil cu o singură buclă ridicată, sau „ureche”, care este sertizată cu ajutorul unui clește. Odată ce urechea este comprimată, banda se contractă uniform în jurul furtunului sau tubului, creând o etanșare permanentă, rezistentă la scurgeri.

Aceste cleme sunt utilizate în mod obișnuit în sistemele de răcire auto, conducte de combustibil, tuburi medicale și aplicații de instalații sanitare unde spațiul este limitat și este preferată o conexiune cu profil redus. Clema finită se așează aproape de furtun, făcându-l ideal pentru instalații strânse.

Specificații tipice

• Gama de diametre: de obicei 8 mm până la 32 mm
• Lățimea benzii: de obicei 7 mm până la 8 mm
• Material: oțel inoxidabil din seria 300 în majoritatea versiunilor standard
• Instalare: necesită un clește sau un instrument de sertizare dedicat


Ce este a Clemă dublă pentru ureche ?

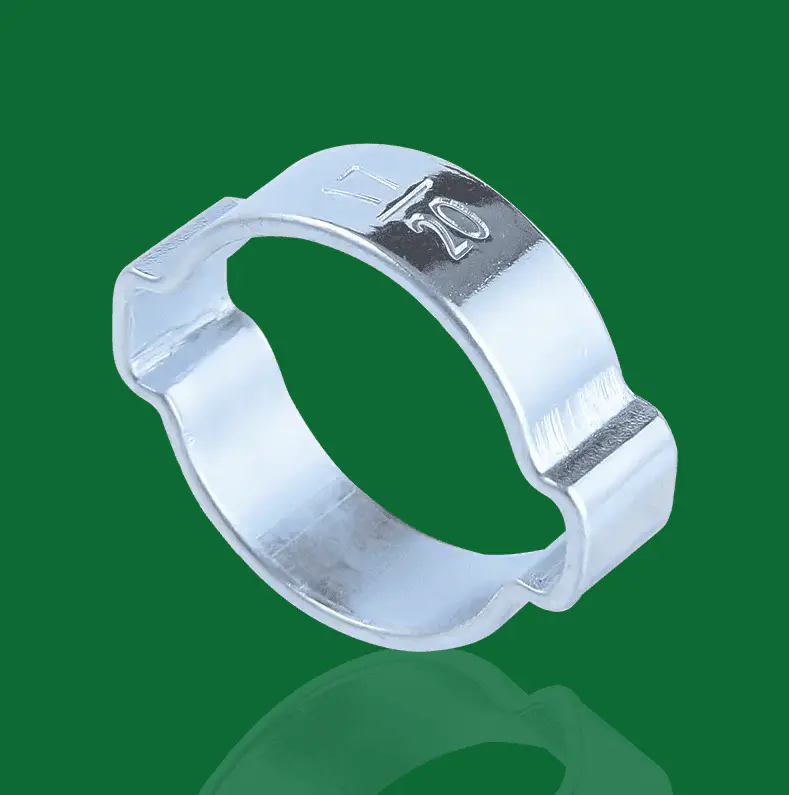

O clemă dublă pentru ureche are două urechi ridicate poziționate simetric de-a lungul benzii. Ambele urechi sunt sertizate simultan sau în succesiune în timpul instalării. Compresia în două puncte distribuie forța de strângere mai uniform pe o zonă mai largă, ceea ce este deosebit de important pentru tuburi cu diametru mai mare sau materiale pentru furtunuri mai rigide.

Clemele duble pentru urechi sunt utilizate frecvent în aplicații cu viteză constantă (CV) a portbagajului, conductelor de aer și ansamblurilor de furtunuri industriale unde cuplu mai mare sau rezistență la vibrații este necesar. Sunt capabili să gestioneze diametrele furtunurilor care ar fi nepotrivite pentru un design cu o singură ureche.

Specificații tipice

• Gama de diametre: de obicei 20 mm până la 80 mm si mai departe
• Lățimea benzii: de obicei 7 mm până la 13 mm
• Material: oțel inoxidabil sau oțel carbon placat cu zinc
• Instalare: necesită o unealtă de sertizare cu falcă largă sau cu două urechi

Comparație alăturată

Tabelul de mai jos rezumă cele mai importante diferențe dintre clemele de ureche simple și duble în ceea ce privește factorii cheie de performanță și aplicație.

Cum diferă forța de prindere între cele două modele

Când o singură clemă de ureche este sertizată, toată tensiunea din bandă provine dintr-un punct. Banda trebuie să fie proiectată pentru a transmite această tensiune în mod uniform pe întreaga circumferință a furtunului. Acest lucru funcționează în mod fiabil pentru țevi cu diametru mai mic (de obicei sub 25 mm) unde banda este suficient de scurtă pentru ca presiunea să rămână constantă în jurul întregului etanșare.

Cu diametre mai mari, un singur punct de tensiune poate duce la etanșare neuniformă - o parte a benzii poate apăsa mai tare decât cealaltă. Clemele duble pentru urechi rezolvă această problemă prin împărțirea acțiunii de prindere în două puncte de contact simetrice, ceea ce reduce semnificativ riscul de scurgeri cauzate de distribuția neuniformă a presiunii. Pentru aplicații de peste aproximativ 30 mm în diametru, modelele cu urechi duble sunt, în general, alegerea mai fiabilă.

Procesul de instalare și scule

Ambele tipuri de cleme necesită o unealtă de sertizare dedicată - cleștii standard pentru cleme de furtun nu vor produce o etanșare fiabilă. Cu toate acestea, instrumentele diferă în geometria maxilarului.

Instalare cu o singură clemă pentru ureche

1. Glisați clema deschisă peste furtun înainte de a conecta fitingul.
2. Împingeți furtunul complet pe bara sau niplul de racord.
3. Poziționați urechea peste centrul canelurii de reținere a fitingului.
4. Comprimați urechea complet cu un instrument de clește cu fălci înguste până când fălcile se închid.
5. Verificați că urechea este complet prăbușită, fără un spațiu vizibil între picioare.

Instalare cleme duble pentru ureche

1. Glisați clema deschisă peste furtun sau portbagaj înainte de asamblare.
2. Așezați componenta complet pe arbore sau pe fiting.
3. Centrați clema peste buza sau canalul de etanșare.
4. Utilizați o unealtă de sertizare cu falcă largă sau cu două urechi pentru a comprima ambele urechi simultan sau pe rând.
5. Verificați ca ambele urechi să fie complet strânse și banda să se așeze plat pe suprafață.

Niciunul dintre tipurile de clemă nu trebuie reutilizat după îndepărtare. Tăierea benzii este metoda corectă de îndepărtare; încercarea de a îndoi sau dezdoi o ureche îndoită slăbește metalul și compromite integritatea clemei.

Scenarii comune de aplicare

În cazul în care clemele pentru o singură ureche Excel

• Conducte de combustibil și lichid de răcire auto: furtunuri cu diametru mic (de obicei 8–16 mm) unde spațiul dintre componente este minim
• Tuburi medicale și de laborator: etanșare curată, cu profil redus, necesară pentru tuburile din silicon sau PVC
• Instalatii sanitare rezidentiale: Inele de sertizare PEX (un design asociat cu o singură ureche) utilizate pe liniile de alimentare cu apă de 1/2" și 3/4"
• Drenaj aparat și HVAC: furtunuri de evacuare a condensului în care este implicată presiune scăzută

Unde Clemă dublă pentru ureches Sunt preferate

• cizme axă CV: cea mai comună aplicare a urechii duble; cizmele sunt mari, flexibile și supuse unei rotații și flexii constante
• Furtunuri pentru turbocompresor și intercooler: Furtunuri din silicon cu diametru mai mare, cu presiune de supraalimentare moderată
• Furtunuri pneumatice și hidraulice industriale: unde vibrațiile sau ciclurile termice sunt semnificative
• Utilaje agricole si de constructii: ansambluri de furtunuri mai mari expuse la condiții dure de exterior

Considerații despre material și coroziune

Ambele tipuri de cleme sunt disponibile în oțel inoxidabil (cel mai frecvent 304 sau 316) și oțel carbon cu placare cu zinc. Pentru aplicații expuse la umiditate, sare sau substanțe chimice, oțelul inoxidabil este foarte recomandat — versiunile placate cu zinc pot începe să prezinte coroziune în decurs de 12-24 de luni în medii în aer liber sau marine.

Oțelul inoxidabil 316 oferă o rezistență mai bună la medii cu clorură (cum ar fi utilizarea marină sau de coastă) în comparație cu gradul 304 mai comun. Pentru majoritatea aplicațiilor generale de automobile și instalații sanitare, inoxidabilul 304 este adecvat și disponibil pe scară largă.

Cum să alegeți clema potrivită pentru aplicația dvs

Utilizați următoarele puncte de decizie pentru a selecta dintre cele două modele:

• Diametrul furtunului sub 25 mm: o singură clemă pentru ureche este de obicei suficientă și mai ușor de instalat în spații înguste
• Diametru furtun peste 30 mm: alegeți o clemă dublă pentru ureche pentru o distribuție mai uniformă a presiunii
• Mediu cu vibrații ridicate: urechea dublă oferă o rezistență mai bună la oboseală datorită sarcinii de prindere echilibrate
• Joc radial foarte limitat: poate fi necesar profilul inferior post-crimpare al unei singure urechi
• Material pentru furtunuri rigide sau cu perete gros: Clema dublă pentru urechi asigură forța de strângere mai mare necesară pentru comprimarea completă a materialului
• Specificații de înlocuire OEM: se potrivesc întotdeauna cu tipul de clemă specificat de producător pentru a menține geometria corectă de etanșare

Când înlocuiți o clemă pe un ansamblu existent, cea mai sigură abordare este să potriviți exact tipul, dimensiunea și materialul clemei originale. Înlocuirea unui design diferit, chiar și a unuia care pare să se potrivească, poate avea ca rezultat o forță de etanșare insuficientă sau o incapacitate de a se așeza corect pe canelura de reținere a fitingului.
